PRESAGE-SX series空気圧縮機台数制御システム
PRESAGE-SX/SXQ :圧倒的なパフォーマンスの汎用制御システム
「台数制御」とは同一配管に接続された複数の空気圧縮機をタンクなどから検出した圧力などより自動運転を行い最適化を図る制御システムです。PRESAGE-SXシリーズは一般的な汎用ローテーション盤と異なり工場全域を制御範囲とし、空圧・省エネコンサルティングと連動する唯一の制御システムです。
特徴
-
POINT01
国内外の全コンプレッサメーカーの全出力・全機種に完全対応
IHI,アネスト岩田、コベルコ・コンプレッサ、日立産機システム、 北越工業、三井精機工業、明治機械、TANABE、KURODA アトラスコプコ、ケイザー、インガソールランド、SCRに対応
スクリュー、ターボ、レシプロ、インバータ機、リアクトル始動機に対応
-
POINT02
空気圧縮機の電力を
測定・記録します※電力は電流測定による演算値、電力測定・流量測定オプション有
-
POINT03
流量演算予測制御により
高レベルな最適化を図ります -
POINT04
既存の台数制御盤から
更新することで
1〜20％の削減実績あり -
POINT05
社内 LAN に接続すると、
PC、スマホ、タブレットなど
各ブラウザでモニタリングが可能※オプション対応。同時に5台までモニタリングが可能
-
POINT06
SCADA・Modbus RTU/TCP・MELSECNET・CC-LINK・SLMP などの通信による DCS/中央監視システムに対応
-
POINT07
PLC とタッチパネルは三菱電機社製を採用、半永久的に運用可能
-
POINT08
ICS(クラウド監視サービス)でインターネット/LAN を経由し、ブ ラウザーで状態監視が可能
サービス内容
省エネ維持管理サービス(任意年間契約)
ICSv2(クラウド監視サービス)によりリモートで専門家が状態監視、調整、データの解析を行い、省エネを維持 管理し不具合原因の改善や更新計画などの立案、サービス店との連携対応可能。※提携サービス店のみ
PRESAGE System Ethernet 接続(LAN 制御)
複数の PRESAGE-SX/SXQ シリーズを Ethernet で通信することによりネットワーク制御で圧力補正制御や データリンリンクが可能。更に他の PRESAGE シリーズを接続し、それぞれの 盤面のタッチパネルで他のエリ ア・他設備の稼働状況などをモニター可能。
PRESAGE-SXL シリーズ(AW 制御):分散設置に対応
SXQ シリーズに通信子機 PRESAGE-SXL シリーズを有線接続すると最大 10 ヶ所(3km未満)にマルチ ドロップ接続が可能。子機とのネットワーク制御により同一配管の空気圧縮機は最大89台を集中制御可能。
【PRESAGE-SXL3/7】 圧力検出 1 点。空気圧縮機 3/7 台制御子機 ※150m 以上離れた分散設置機用制御
【PRESAGE-SXLP】 圧力検出専用子機 ※複数圧力による制御(圧力補正制御)
【PRESAGE-SXLM】 電動弁制御子機(手動開閉可) ※未使用ラインのエア漏れカット
制御接続:工場全域の空圧設備を一元管理・コントロール
PRESAGE-SX シリーズは、工場設備の信号や電動弁の開閉信号を本体または子機に取り込むことで、工場との 同期制御が可能です。

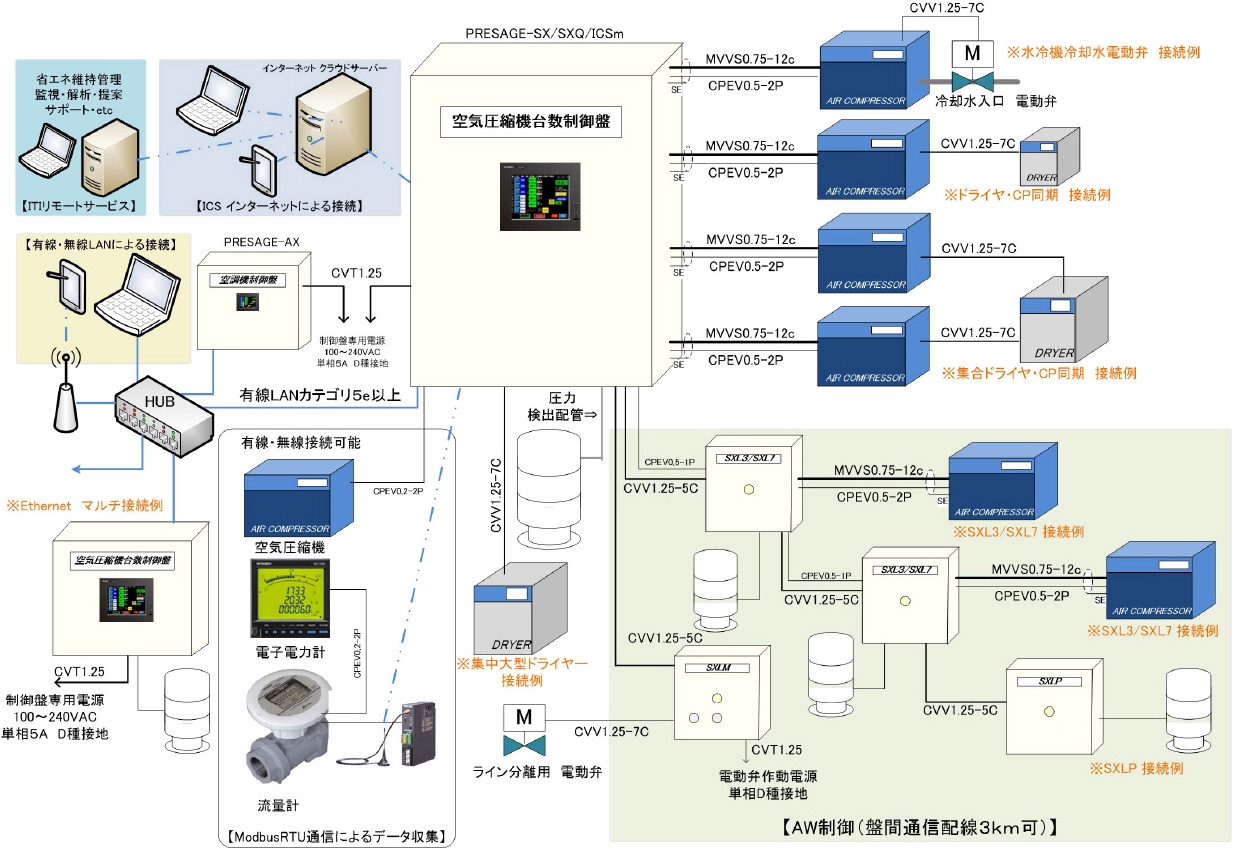

SX/SXQ/SXL/AX/ICSv2 接続例
PRESAGE-SXLシリーズネットワーク制御子機
特徴
分散設置に対応
SXQシリーズに通信子機PRESAGE-SXLシリーズを有線接続すると最大 10 ヶ所（3km未満）にマルチドロップ接続が可能。
子機とのネットワーク制御により同一配管の空気圧縮機は最大89台を集中制御可能。
-
PRESAGE-SXL3/7
圧力検出 1 点。空気圧縮機 3/7 台制御子機 ※150m以上離れた分散設置機用制御
-
PRESAGE-SXLP
圧力検出専用子機 ※複数圧力による制御（圧力補正制御）
-
PRESAGE-SXLM
電動弁制御子機（手動開閉可） ※未使用ラインのエア漏れカット
